Влаштування буроін’єкційних паль

Опис технології

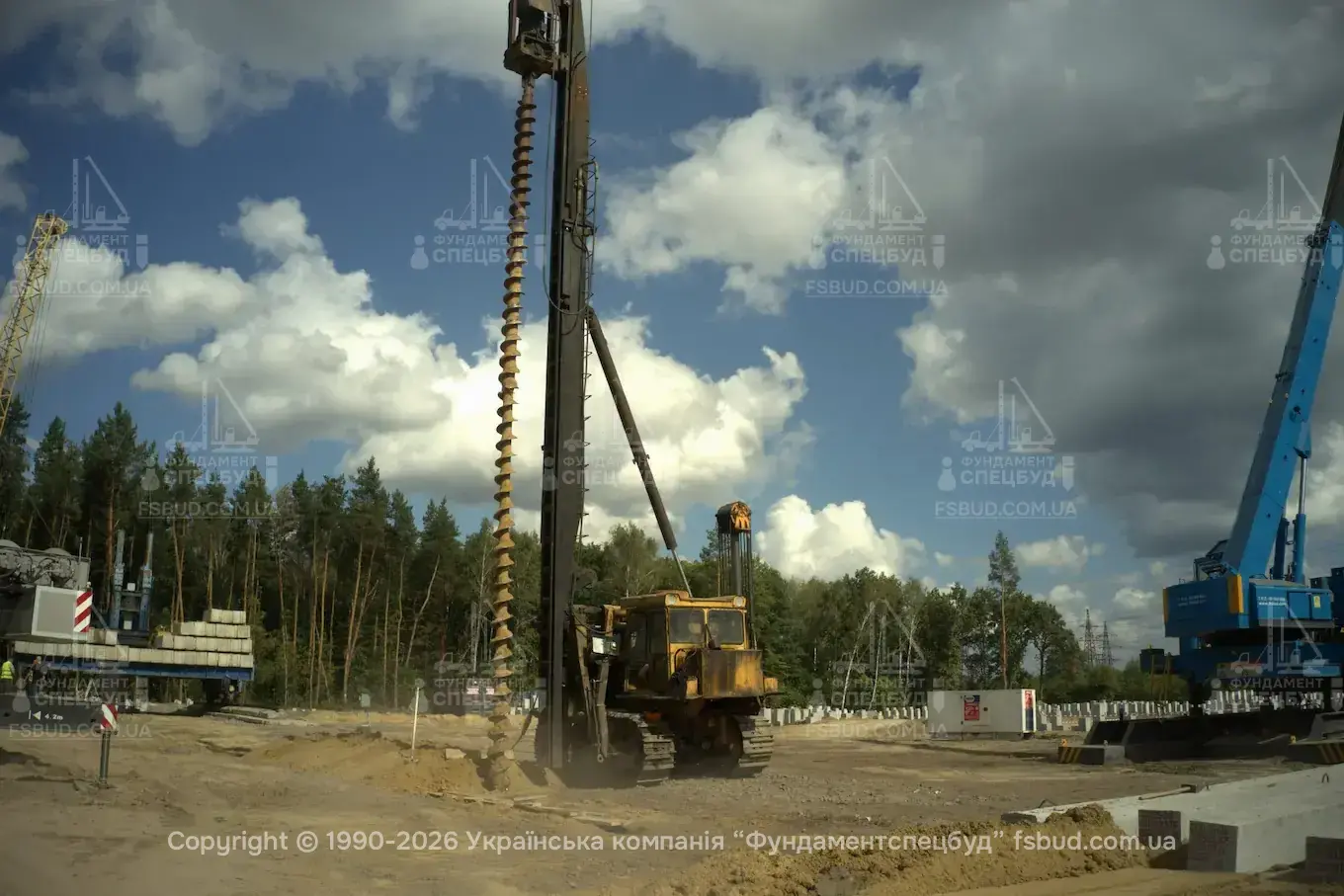

Влаштування буроін'єкційних паль відбувається методом поступово обертального занурення полого шнеку в ґрунт до проектної глибини з наступним нагнітанням в свердловину бетонної суміші.

Технологія влаштування буроін’єкційних паль є швидким та економічним рішенням при виконанні фундаментних робіт.

Особливості устаткування буроін'єкційних паль

Буріння в ґрунті

Схема влаштування буронабивних паль | ФУНДАМЕНТСПЕЦБУД

Поступальне бетонування під тиском з паралельним вилученням шнека

Влаштування буроін’єкційних паль | ФУНДАМЕНТСПЕЦБУД

Встановлення арматурного каркасу

Відрозанурювання армокаркасу | ФУНДАМЕНТСПЕЦБУД

Схема розподілу навантаження на палю

1) навантаження на палю
2) опір ґрунту

Зображення навантаження на палю | ФУНДАМЕНТСПЕЦБУД

Переваги технології устаткування буроін'єкційних паль

Устаткування буроін'єкційних паль у водонасичених грунтах

У водонасичених ґрунтах устаткування буроін’єкційних паль проводиться без використання обсадних труб або глинистого розчину, що дозволяє прискорити та здешевити процес влаштування кожної палі порівняно з буронабивним методом (з використанням обсадних труб) у таких умовах.

Собівартість Тривалість

Глибина та діаметр

Головною перевагою такого виду паль є можливість їх влаштування на велику глибину та великого діаметру.

Якість та надійність

Шуми та динамічне навантаження

Використання буронабивного методу під час будівництва виключає високі шуми та динамічний вплив на близькі споруди шляхом вібрацій та підземних поштовхів. Відсутність динамічного впливу (вібраційного, шумового та ударного навантаження) на грунтову основу та навколишню забудову

Екологічність

Устаткування фундаментів на грунтах з зсувними схилами

Цей метод іноді використовують при влаштуванні фундаментів на зсуві схилу.

Грунтові умови

Собівартість матеріалів

Влаштування буроін’єкційних паль вимагає використання більш дорогих матеріалів (розчину, дрібнозернистого бетону).

Собівартість

Контроль якості стовбура палі

Контроль якості стовбура палі є одним з основних недоліків буроін’єкційного методу, оскільки буріння та виготовлення палі здійснюється наосліп.

Якість та надійність

Контроль якості

Електронний контроль якості робіт при влаштуванні буроін’єкційних паль дозволяє лише калькулювати обсяг використаного бетону та зовсім не враховує особливостей конкретного ґрунту (порожнечі, водяні пастки тощо).

Рівень складності технології

Шлам та грунт в основі свердловини

В результаті використання буроін’єкційного методу, в основі свердловини завжди залишатиметься деяка кількість не віддаленого шламу або ґрунту, розпушеного при бурінні, а саме тіло палі буде утворено з чітко вираженими дефектами через включення ґрунту. Цей комплекс недоліків негативно позначиться на якості палі та її майбутньої несучої здатності.

Якість та надійність Несуча здатність

Устаткування буроін'єкційних паль в сухому грунті

Влаштування фундаментів з використанням технології буроін’єкційних паль важко виробляти в сухому грунті. Через швидке затвердіння бетону виникають складності із зануренням каркасу. Щоб перешкоджати цьому, необхідно збільшувати бюджет будівництва на купівлю та використання спеціальних добавок та домішок, що у свою чергу збільшить вартість будівництва та, як наслідок, позначиться на екологічності проекту.

Собівартість Екологічність

Робота на крутих схилах або рухомих підземних водах

На крутих схилах або за наявності рухомих підземних вод буроін’єкційні палі замінюють методами з використанням паль заводського виготовлення.

Рівень складності технології

Буріння через прошарки тугопластичних або напівтвердих суглинків або глин

Технологія буроін’єкційних паль при бурінні через прошарки тугопластичних або напівтвердих суглинків або глин, що характеризується зниженням швидкості проходки щодо нормальних умов. Необхідний ретельніший контроль співвідношення швидкості проходки і частоти обертання шнека для виключення виносу зі свердловини на поверхню зайвого ґрунту. Винесення зайвого ґрунту не тільки вимагатиме додаткових витрат на його вивіз, а й спричинить перевитрату бетону. Ці чинники спільно значно збільшують собівартість будівництва. Паралельно з цим, зайва виїмка грунту і кожна додаткова порція бетону неодмінно знижуватимуть екологічність проекту.

Собівартість Тривалість Екологічність

Комплексна робота всіх ділянок та висока ступінь надійності всієї інфраструктури

При виготовленні буроін’єкційних паль необхідна гранично злагоджена робота всіх ділянок та високий ступінь надійності всієї інфраструктури. Максимальна відстань до заводу з виготовлення бетону не повинна перевищувати 45 хвилин їзди. Будь-які тимчасові простої на ділянці або безпосередньо під час доставки бетону можуть зупинити весь виробничий процес і перешкоджати своєчасному використанню підготовленої порції бетонної суміші.

Рівень складності технології

Влаштування буронабивних паль в обводнених грунтах

У процесі влаштування буронабивних паль в обводнених грунтах буріння стимулюватиме осадку грунтів під фундаментом будівель, що поруч стоять, що може негативно позначитися на експлуатаційних характеристиках цих будівель.

Якість та надійність Несуча здатність Грунтові умови

Геологічний контроль глибин покрівлі щільних шарів ґрунту

Процес влаштування буроін’єкційних паль супроводжується складностями геологічного контролю глибин покрівлі щільних шарів ґрунту, опорних для нижнього кінця паль. Цей недолік часто компенсуються збільшенням глибин свердловин, там де це дозволяє зробити велика товщина несучого шару. Такий підхід вимагає додаткової витрати бетону та збільшує вартість пальових робіт.

Собівартість

Робота в умовах слабких прошарків грунту

При використанні буроін’єкційного методу наявність слабких прошарків у грунті може призвести до підвищеної витрати бетону, а це невід’ємно позначиться на екологічності та собівартості будівництва.

Собівартість Екологічність

Вплив на масу грунту

Процес буріння при облаштуванні фундаментів буроін’єкційним способом впливає на весь масив грунту. Ця обставина вводить обмеження на кількість свердловин, що одночасно влаштовуються при роботі поблизу існуючих будівель, і, тим самим, утримує темпи будівництва на невисокому рівні.

Тривалість

Темпи будівництва

Паралельно з цим, темпи будівництва будуть прив’язані до відстані між буроін’єкційними палями. Якщо відстань між ними виявиться меншою за норму, буріння суміжних свердловин буде дозволено тільки через певний час після укладання бетону в попередні свердловини.

Тривалість

Проведення статичних досліджень

Як істотний недолік, можна відзначити складність проведення статичних випробувань паль великих перерізів, влаштованих буроін’єкційним методом, так як для випробування останніх знадобиться передача на них більш високих навантажень, ніж для паль із середнім перерізом. Через це зникає можливість з достатньою достовірністю визначати несучу здатність та якість виготовленої палі.

Якість та надійність Несуча здатність

ВІдхилення стовбура буроін'єкційної палі

В результаті наявності в основі щільних грунтів галечникових або валунових включень може статися відхилення стовбура буроін’єкційної палі від проектного положення або зупинка буріння і руйнування бурового наконечника, що в результаті може не тільки знизити якість і підвищити вартість, але головне, не досягти потрібної несучої здатності майбутньої бурі палі.

Собівартість Якість та надійність Несуча здатність

Робота у водонасичених грунтах

Використання буроін’єкційних паль у водонасичених ґрунтах, сприяє зменшенню їхньої несучої здатності.

Несуча здатність Рівень складності технології

Розструктурування слабких ґрунтів

Устаткування буроін’єкційних паль неминуче супроводжуватиметься розструктуруванням слабких ґрунтів, їх напливання в свердловини, в результаті чого вироблення породи, що видобувається, виявляється істотно більше робочого стовбура свердловин. Це може призвести до нерівномірних опадів будівель, появи в них тріщин та деформацій несучих конструкцій.

Якість та надійність Несуча здатність

Влаштування буроін’єкційних паль

Буроін’єкційні палі влаштовуються методом поступово обертального занурення полого шнеку в ґрунт до проектної глибини з наступним нагнітанням в свердловину бетонної суміші. Нагнітання здійснюється через полий шнек і поступовим вийманням шнеку зі свердловини. При виконанні робіт з буроін’єкційними палями відсутній динамічний вплив на грунт, а також, немає загрози створення аварійної ситуації. Саме тому, вони ідеально підходять для застосування в умовах великих мегаполісів та щільної забудови міст.

Переваги застосування буроін’єкційних паль:

Повна відсутність вібрації. Такий тип паль не має відчутного негативного впливу на грунт і фундаменти вже зведених будівель.
Можливість влаштування у дуже обмежених умовах.
Застосовуються в будь-яких грунтових умовах.
Дозволяють створювати ефективний захист від зсувів і оберігають будівлі від проникнення грунтових вод.
Несучі характеристики даного виду паль у водонасичених грунтах перевищують показники аналогів.
Буроін’єкційні палі можуть мати невеликі перерізи, в порівнянні з буронабивними палями, але при цьому не поступаються їм в міцності.
Економічність – буроін’єкційна технологія реалізується без використання обсадних труб.

Замовити влаштування буроін’єкційних паль

Актуальну ціну виконання робіт по влаштуванню буроін’єкційних паль можна дізнітися зателефонувавши нам +38 (067) 650-90-41 або написавши лист на електронну пошту – info@fsbud.com. Наша компанія розташовується у місті Полтава, але ми надаємо послуги з устаткування паль по всій країні. В арсеналі нашої компанії понад тисячу успішно виконаних об’єктів. Досвідчені фахівці, сучасне обладнання, перевірені та надійні технології – гарантовано забезпечать високу якість усього комплексу будівельних робіт які ми можемо провести для вас.
